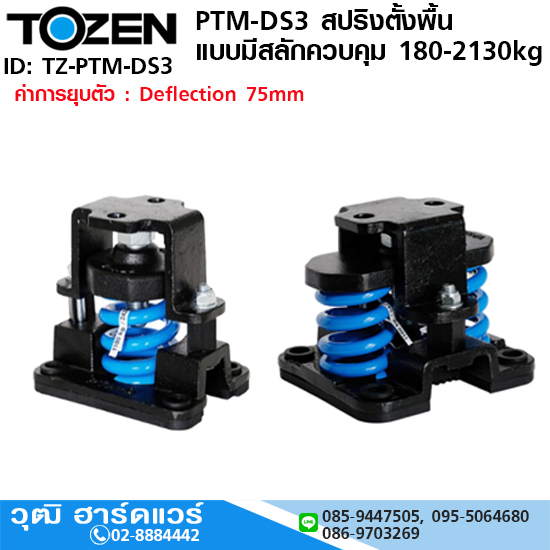

TOZEN PTM-DS3 สปริงตั้งพื้น แบบมีสลักควบคุม 180-2130kg
PTM-D, D2, DS2,DS3 สปริงรองแท่นเครื่อง แบบมีสลักควบคุม
สปริงรุ่น PTM-D ประกอบด้วยตัวสปริง (Spring Element)
อยู่ภายในโครงสร้างที่ออกแบบมาเพื่อควบคุมการเคลื่อนตัวในแนวดิ่งของอุปกรณ์
วัสดุของโครงเหล็กทำมาจากเหล็กหล่อเหนียว โดยโครงเหล็กส่วนบน (Upper Plate)
จะมีรูเกลียว มีสลักปรับระดับ (Leveling Bolt) และสลักด้านข้าง(Bolt & Nut)
เพื่อควบคุมการเคลื่อนตัวในแนวดิ่งของอุปกรณ์ ไม่ให้เคลื่อนตัวขึ้นมากเกินไป
โครงเหล็กส่วนล่าง (Lower Plate) ที่มียางแผ่นลองอยู่ด้านล่าง
ซึ่งมีจุดให้ยึดกับพื้นหรือโครงสร้างให้แน่น
สปริงรุ่น PTM-D ออกแบบมาให้มีค่าการยุบตัวมาตรฐาน (Standard Deflection) ที่ 25, 50, และ 80 มม. |
และสามารถรับน้ำหนักได้ตั้งแต่ 450 ถึง 8,400 กิโลกรัม จะใช้ติดตั้งกับอุปกรณ์ เช่น Chillers, Cooling Towers, |
และ Boilers ที่มีน้ำหนักเปลี่ยนแปลงมาก และสามารถรองรับการเคลื่อนตัวของอุปกรณ์เนื่องจากแรงลมได้ |
|
สปริงตั้งพื้นรุ่น PTM-DS3 |
TOZEN PTM-D Noise and Vibration control Products |
Deflection 75mm |
อุปกรณ์กันสะเทือน สปริงกันสะเทือนเครื่องจักร |
อุปกรณ์รับการสั่นสะเทือนแบบตั้งพื้น |
สปริงรองแท่นเครื่อง ช่วยป้องกันการรบกวนและการสั่นสะเทือนจากเครื่องจักร |
noise and vibration control products |
|
ค่าการยุบตัว : Deflection 75mm |
Upper and lower mounting cup : ductile cast iron with EDP coating |
Spring Elements are comply to Jis 2704 |
การใช้งาน : coolint towers, boilers, chiller |
จำนวนสปริง: 1-6 spring elements (ดูจากเลขท้ายของรหัส) |
TZ-PTM-DS3-180 |
TOZEN PTM-DS3-180 สปริงตั้งพื้น 180kg H.240mm |
11,590 |
TZ-PTM-DS3-255 |
TOZEN PTM-DS3-255 สปริงตั้งพื้น 255kg H.240mm |
11,690 |
TZ-PTM-DS3-375 |
TOZEN PTM-DS3-375 สปริงตั้งพื้น 375kg H.240mm |
12,730 |
TZ-PTM-DS3-555 |
TOZEN PTM-DS3-555 สปริงตั้งพื้น 555kg H.285mm |
17,710 |
TZ-PTM-DS3-810 |
TOZEN PTM-DS3-810 สปริงตั้งพื้น 810kg H.285mm |
18,590 |
TZ-PTM-DS3-1065 |
TOZEN PTM-DS3-1065 สปริงตั้งพื้น 1065kg H.285mm |
19,620 |
TZ-PTM-DS3-1112 |
TOZEN PTM-DS3-1112 สปริงตั้งพื้น 1110kg H.285mm |
28,010 |
TZ-PTM-DS3-1622 |
TOZEN PTM-DS3-1622 สปริงตั้งพื้น 1620kg H.285mm |
29,340 |
TZ-PTM-DS3-2132 |
TOZEN PTM-DS3-2132 สปริงตั้งพื้น 2130kg H.285mm |
44,420 |
