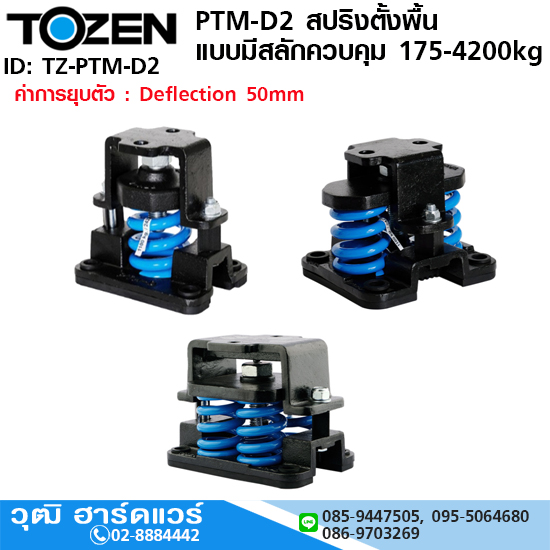

TOZEN PTM-D2 สปริงตั้งพื้น แบบมีสลักควบคุม 175-4200kg
PTM-D, D2, DS2,DS3 สปริงรองแท่นเครื่อง แบบมีสลักควบคุม
สปริงรุ่น PTM-D2 ประกอบด้วยตัวสปริง (Spring Element)
อยู่ภายในโครงสร้างที่ออกแบบมาเพื่อควบคุมการเคลื่อนตัวในแนวดิ่งของอุปกรณ์
วัสดุของโครงเหล็กทำมาจากเหล็กหล่อเหนียว โดยโครงเหล็กส่วนบน (Upper Plate)
จะมีรูเกลียว มีสลักปรับระดับ (Leveling Bolt) และสลักด้านข้าง(Bolt & Nut)
เพื่อควบคุมการเคลื่อนตัวในแนวดิ่งของอุปกรณ์ ไม่ให้เคลื่อนตัวขึ้นมากเกินไป
โครงเหล็กส่วนล่าง (Lower Plate) ที่มียางแผ่นลองอยู่ด้านล่าง
ซึ่งมีจุดให้ยึดกับพื้นหรือโครงสร้างให้แน่น
สปริงรุ่น PTM-D ออกแบบมาให้มีค่าการยุบตัวมาตรฐาน (Standard Deflection) ที่ 25, 50, และ 80 มม. |
และสามารถรับน้ำหนักได้ตั้งแต่ 450 ถึง 8,400 กิโลกรัม จะใช้ติดตั้งกับอุปกรณ์ เช่น Chillers, Cooling Towers, |
และ Boilers ที่มีน้ำหนักเปลี่ยนแปลงมาก และสามารถรองรับการเคลื่อนตัวของอุปกรณ์เนื่องจากแรงลมได้ |
|
สปริงตั้งพื้นรุ่น PTM-D2 |
TOZEN PTM-D Noise and Vibration control Products |
Deflection 50mm |
อุปกรณ์กันสะเทือน สปริงกันสะเทือนเครื่องจักร |
อุปกรณ์รับการสั่นสะเทือนแบบตั้งพื้น |
สปริงรองแท่นเครื่อง ช่วยป้องกันการรบกวนและการสั่นสะเทือนจากเครื่องจักร |
noise and vibration control products |
|
ค่าการยุบตัว : Deflection 50mm |
Upper and lower mounting cup : ductile cast iron with EDP coating |
Spring Elements are comply to Jis 2704 |
การใช้งาน : coolint towers, boilers, chiller |
จำนวนสปริง: 1-6 spring elements (ดูจากเลขท้ายของรหัส) |
TZ-PTM-D2-176 |
TOZEN PTM-D2-176 สปริงตั้งพื้น 175kg H.215mm |
5,860 |
TZ-PTM-D2-246 |
TOZEN PTM-D2-246 สปริงตั้งพื้น 245kg H.215mm |
5,920 |
TZ-PTM-D2-351 |
TOZEN PTM-D2-351 สปริงตั้งพื้น 350kg H.215mm |
6,190 |
TZ-PTM-D2-526 |
TOZEN PTM-D2-526 สปริงตั้งพื้น 525kg H.215mm |
6,400 |
TZ-PTM-D2-751 |
TOZEN PTM-D2-751 สปริงตั้งพื้น 750kg H.215mm |
6,790 |
TZ-PTM-D2-1051 |
TOZEN PTM-D2-1051 สปริงตั้งพื้น 1050kg H.215mm |
7,610 |
TZ-PTM-D2-1502 |
TOZEN PTM-D2-1502 สปริงตั้งพื้น 1500kg H.215mm |
11,140 |
TZ-PTM-D2-2102 |
TOZEN PTM-D2-2102 สปริงตั้งพื้น 2100kg H.215mm |
13,500 |
TZ-PTM-D2-3004 |
TOZEN PTM-D2-3004 สปริงตั้งพื้น 3000kg H.225mm |
19,350 |
TZ-PTM-D2-4204 |
TOZEN PTM-D2-4204 สปริงตั้งพื้น 4200kg H.225mm |
24,040 |
