TOZEN PTM-D สปริงตั้งพื้น แบบมีสลักควบคุม 1-6สปริง 450-8400kg

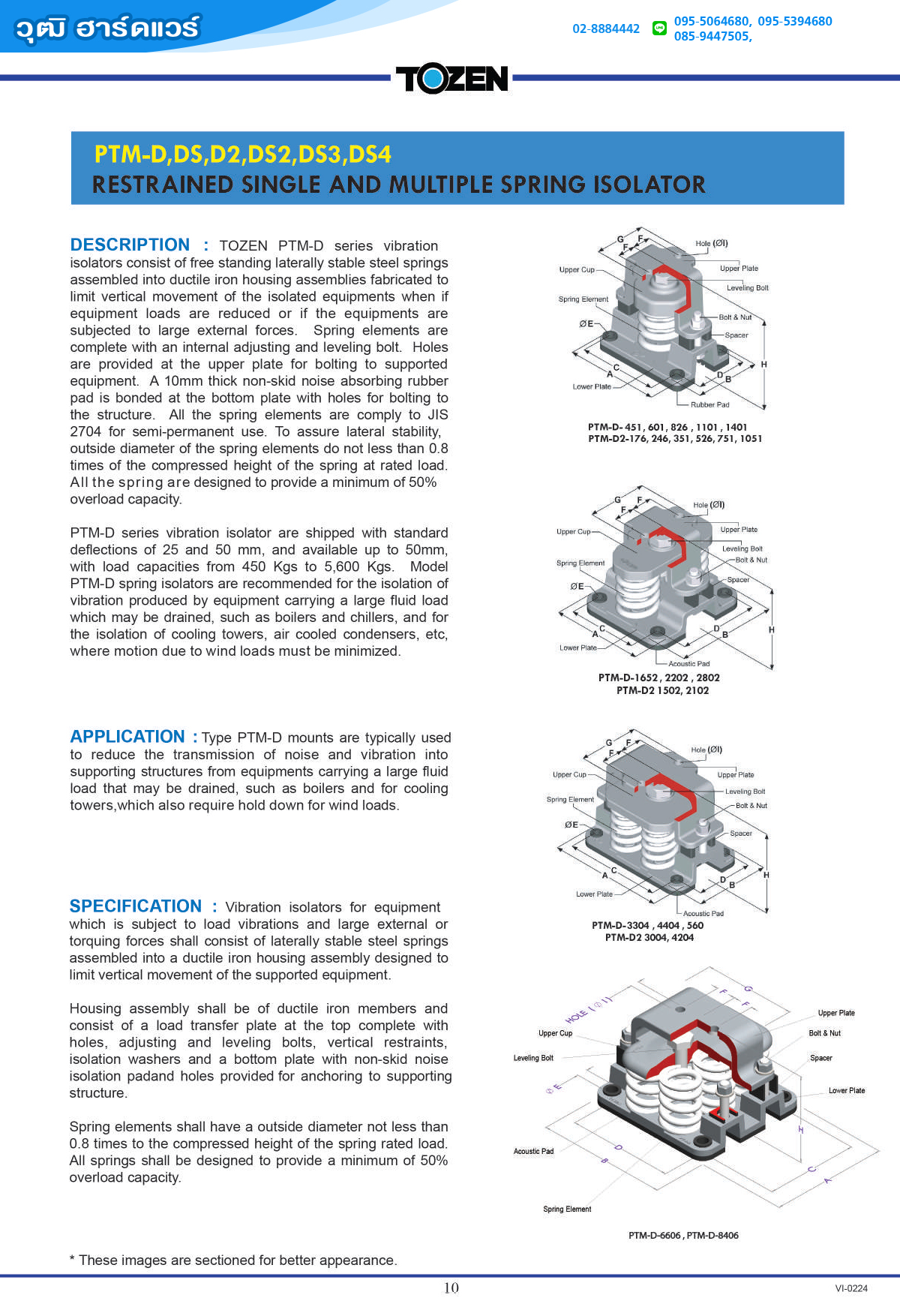

PTM-D, D2, DS2,DS3 สปริงรองแท่นเครื่อง แบบมีสลักควบคุม
สปริงรุ่น PTM-D ประกอบด้วยตัวสปริง (Spring Element)
อยู่ภายในโครงสร้างที่ออกแบบมาเพื่อควบคุมการเคลื่อนตัวในแนวดิ่งของอุปกรณ์
วัสดุของโครงเหล็กทำมาจากเหล็กหล่อเหนียว โดยโครงเหล็กส่วนบน (Upper Plate)
จะมีรูเกลียว มีสลักปรับระดับ (Leveling Bolt) และสลักด้านข้าง(Bolt & Nut)
เพื่อควบคุมการเคลื่อนตัวในแนวดิ่งของอุปกรณ์ ไม่ให้เคลื่อนตัวขึ้นมากเกินไป
โครงเหล็กส่วนล่าง (Lower Plate) ที่มียางแผ่นลองอยู่ด้านล่าง
ซึ่งมีจุดให้ยึดกับพื้นหรือโครงสร้างให้แน่น
สปริงรุ่น PTM-D ออกแบบมาให้มีค่าการยุบตัวมาตรฐาน (Standard Deflection) ที่ 25, 50, และ 80 มม. |
และสามารถรับน้ำหนักได้ตั้งแต่ 450 ถึง 8,400 กิโลกรัม จะใช้ติดตั้งกับอุปกรณ์ เช่น Chillers, Cooling Towers, |
และ Boilers ที่มีน้ำหนักเปลี่ยนแปลงมาก และสามารถรองรับการเคลื่อนตัวของอุปกรณ์เนื่องจากแรงลมได้ |
|

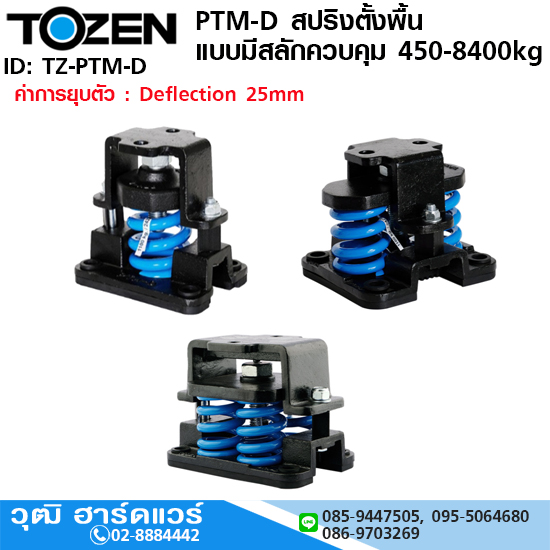

สปริงตั้งพื้นรุ่น PTM-D |
TOZEN PTM-D Noise and Vibration control Products |
Deflection 25mm |
อุปกรณ์กันสะเทือน สปริงกันสะเทือนเครื่องจักร |
อุปกรณ์รับการสั่นสะเทือนแบบตั้งพื้น |
สปริงรองแท่นเครื่อง ช่วยป้องกันการรบกวนและการสั่นสะเทือนจากเครื่องจักร |
|
ค่าการยุบตัว : Deflection 25mm |
Upper and lower mounting cup : ductile cast iron with EDP coating |
Spring Elements are comply to Jis 2704 |
การใช้งาน : coolint towers, boilers, chiller |
จำนวนสปริง: 1-6 spring elements (ดูจากเลขท้ายของรหัส) |
TZ-PTM-D-201 |
TOZEN PTM-D-451 สปริงตั้งพื้น 200kg |
3,580 |
TZ-PTM-D-301 |
TOZEN PTM-D-451 สปริงตั้งพื้น 300kg |
3,850 |
TZ-PTM-D-451 |
TOZEN PTM-D-451 สปริงตั้งพื้น 450kg |
4,080 |
TZ-PTM-D-601 |
TOZEN PTM-D-601 สปริงตั้งพื้น 600kg |
4,340 |
TZ-PTM-D-826 |
TOZEN PTM-D-826 สปริงตั้งพื้น 825kg |
4,950 |
TZ-PTM-D-1100 |
TOZEN PTM-D-1100 สปริงตั้งพื้น 1100kg |
5,400 |
TZ-PTM-D-1401 |
TOZEN PTM-D-1401 สปริงตั้งพื้น 1400kg |
6,100 |
TZ-PTM-D-1652 |
TOZEN PTM-D-1652 สปริงตั้งพื้น 1650kg |
8,650 |
TZ-PTM-D-2202 |
TOZEN PTM-D-2202 สปริงตั้งพื้น 2200kg |
8,870 |
TZ-PTM-D-2802 |
TOZEN PTM-D-2802 สปริงตั้งพื้น 2800kg |
10,910 |
TZ-PTM-D-3304 |
TOZEN PTM-D-3304 สปริงตั้งพื้น 3300kg |
14,250 |
TZ-PTM-D-4404 |
TOZEN PTM-D-4404 สปริงตั้งพื้น 4400kg |
14,700 |
TZ-PTM-D-5604 |
TOZEN PTM-D-5604 สปริงตั้งพื้น 5600kg |
18,720 |
TZ-PTM-D-6606 |
TOZEN PTM-D-6606 สปริงตั้งพื้น 6600kg |
35,120 |
TZ-PTM-D-8406 |
TOZEN PTM-D-8406 สปริงตั้งพื้น 8400kg |
42,720 |
